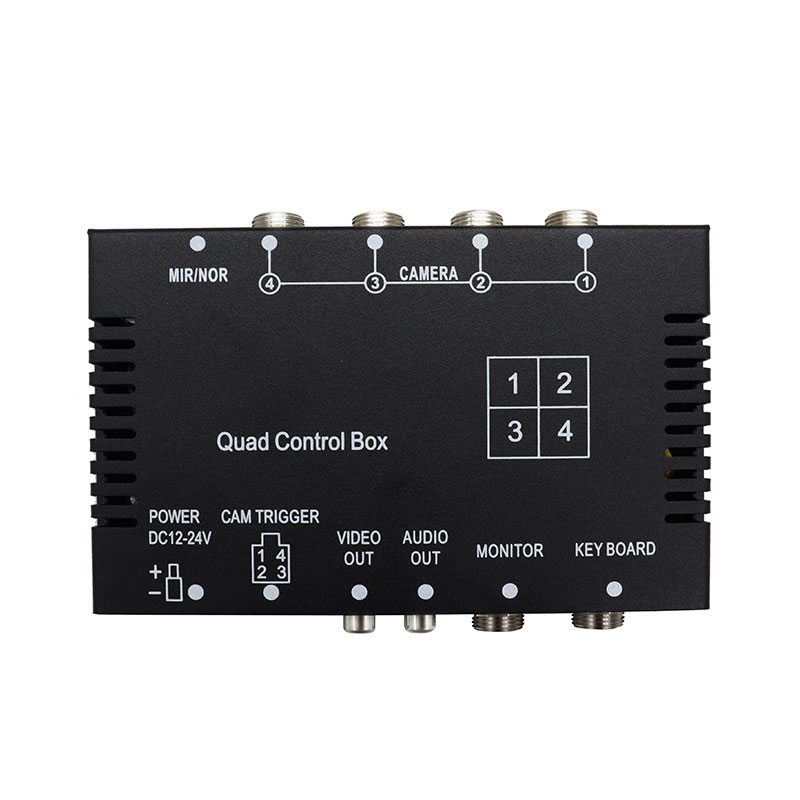

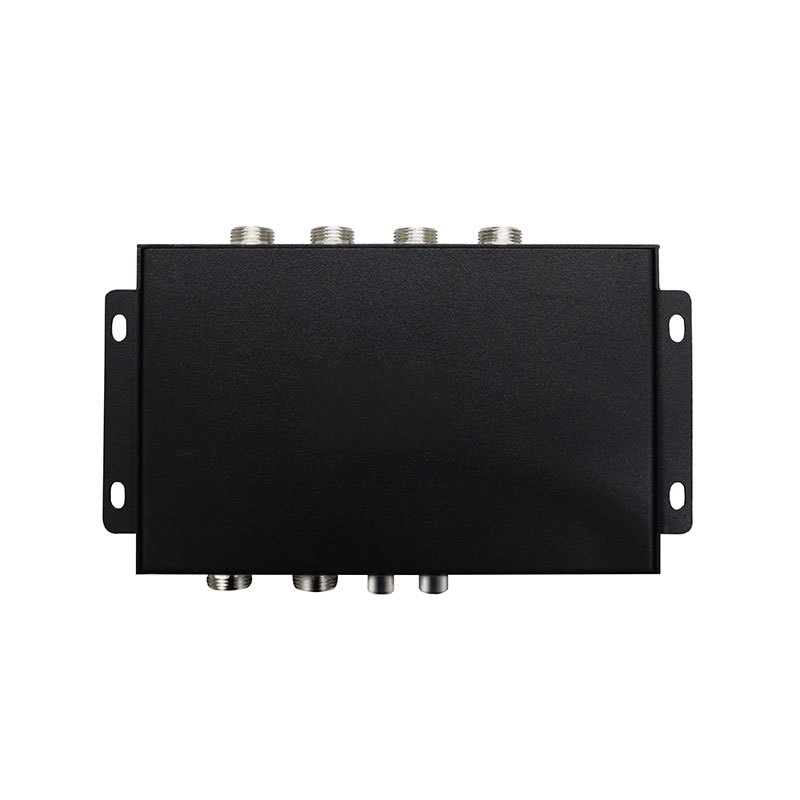

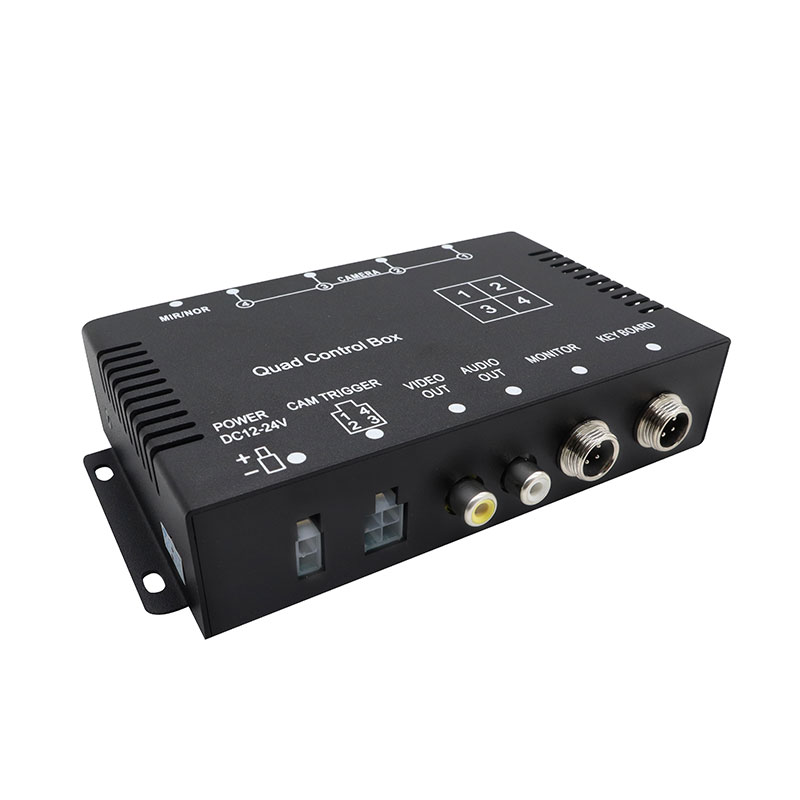

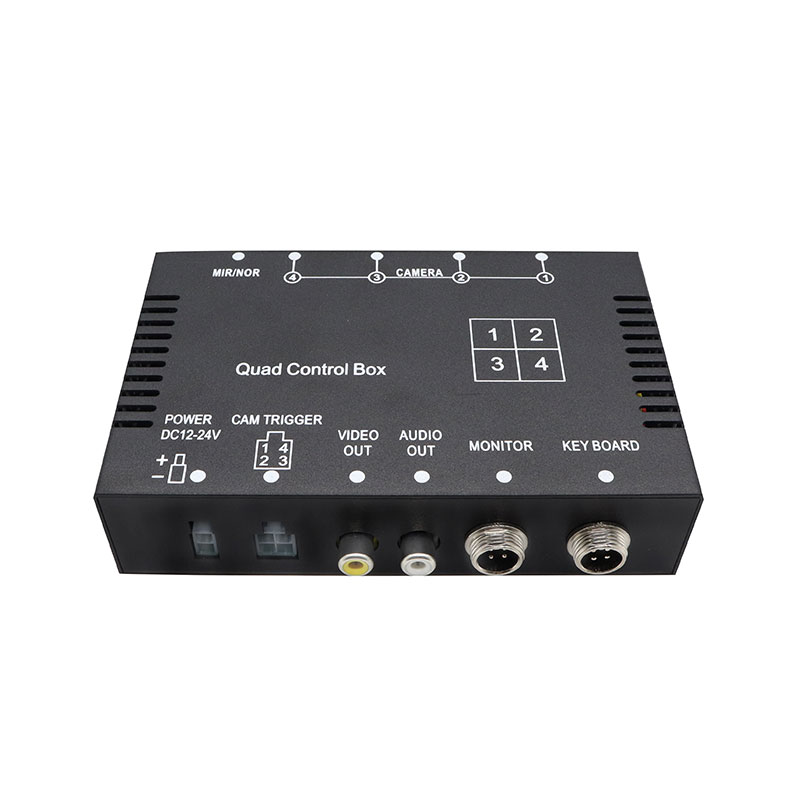

4 csatornás jármű videóvezérlő doboz többkamerás kijelzőhöz és kameraváltáshoz

Ahelyett, hogy több kamerát közvetlenül csatlakoztatna különálló vezérlőeszközökhöz, a vezérlő 4 kamerabemenetet biztosít egyetlen kompakt egységben, lehetővé téve a különböző kameranézetek kiválasztását és megjelenítését egy járműmonitoron keresztül. A rendszer négy CVBS járműkamerát támogat, és képes automatikusan felosztani vagy átkapcsolni a videomegjelenítést a kiválasztott üzemmódnak megfelelően. Mindegyik kamera külön-külön indítható, míg a rendszer automatikusan teljes képernyőn jeleníti meg a megfelelő kamerát triggerjel aktiválásakor.  Minden csatorna támogatja a független tükör/normál képbeállításokat, így a rendszer alkalmas a különböző kamerabeállítási helyzetekre. A triggerjel törlése után a rendszer körülbelül 2 másodpercig késleltetheti a kép visszatérését, mielőtt visszatérne az előző megjelenítési állapotba. Ez alkalmassá teszi a terméket járműkamerák kapcsolására, visszapillantó kamerarendszerekre, többkamerás megfigyelésre és haszongépjárművek videorendszereire.

Termékjellemzők

1. 4 csatornás többkamera bemenet

A vezérlő négy CVBS kamera bemenetet támogat, lehetővé téve több járműkamerának integrálását egyetlen videó megfigyelő rendszerbe.

Összeköthető:

• Elülső kamera
• Tolatókamera
• Bal oldali kamera
• Jobb oldali kamera

Ez alkalmassá teszi 4 kamerás járműfigyelő rendszerekhez.

2. Automatikus kameraváltás

A triggerjel aktiválásakor a megfelelő kamera automatikusan teljes képernyős megjelenítésre válthat.

Ez a funkció olyan alkalmazásokhoz hasznos, mint például:

• Tolatókamera aktiválása
• Irányjelző figyelés
• Oldalsó kamera aktiválása
• Ajtó vagy speciális jármű felügyelete

3. Egyedi triggervezérlés

Mindegyik kamera külön-külön indítható. A felhasználó a négy kameracsatorna bármelyikét kiválaszthatja az indítóhuzalon vagy kézi működtetéssel, rugalmas vezérlést biztosítva a különböző járműkonfigurációkhoz.

4. Konfigurálható kamera prioritás

A rendszer támogatja a megjelenítési prioritás beállításait: CAM1 / CAM2 / CAM3 / CAM4. Ez lehetővé teszi a telepítő számára, hogy meghatározza, melyik kamera élvezzen elsőbbséget, ha több trigger jel érkezik.

5. Több videó csatlakozó opció

A videó kimenet a következőn keresztül érhető el: RCA / 4P repülési csatlakozó. Ez rugalmasságot biztosít a különböző járműmonitor- és kameravezetékrendszerekkel való integrációhoz.

Termékparaméterek

Termék típusa: D1 4CH jármű videóvezérlő doboz

Kamera bemenet: 4CH CVBS

Kamera választás: Egyedi trigger / kézi kiválasztás

Kijelző: Teljes képernyős automatikus váltás

Megjelenítési prioritás: CAM1 / CAM2 / CAM3 / CAM4

Képbeállítás: Normál / Tükör

Trigger funkció: Egyedi kamera trigger

Kioldó visszatérési késleltetés: kb. 2 másodperc

Videó formátum: PAL / NTSC

Hang: Audiokimenet támogatott

Kimeneti teljesítmény: 12V kamerákhoz és LCD-hez

Üzemi feszültség: 9V-32V

Védelem: Nagyfeszültség / alacsony feszültség / túlterhelés elleni védelem

Videó kimeneti csatlakozó: RCA / 4P Aviation

Dimenzió: 155 × 87 × 32 mm

Alkalmazási forgatókönyvek

1. Teherautó kamerarendszer

A vezérlő több kamerát is csatlakoztathat egy kamion kamerarendszerhez, beleértve az első, hátsó és oldalsó kamerákat.

2. Haszonjárművek felügyelete

Alkalmas haszongépjárművek videomegfigyelő rendszereihez, ahol több kamerát kell csatlakoztatni egy jármű kijelzőjéhez.

Az alkalmazások a következőket tartalmazhatják:

• Szállító teherautók
• Logisztikai járművek
• Szervizjárművek
• Haszonjárművek
• Kereskedelmi furgonok
• Busz kamerarendszer

A 4CH videóvezérlő beépíthető busz kamerarendszerekbe az első, hátsó és oldalsó monitorozáshoz.

3. Építőipari jármű

Alkalmas építőipari és speciális járművekhez, amelyeknél több kameranézet szükséges a jármű körül.

Példák:

• Dömperek
• Betonkeverő teherautók
• Kotrógépek
• Kerekes rakodók
• Speciális célú járművek
• Tolatókamera rendszer

A vezérlő használható háttérkamera-vezérlőként, hogy automatikusan megjelenítse a hátsó kamerát, ha a hátrameneti kapcsolót aktiválják.

4. Többkamerás megfigyelőrendszer

A több betekintési szöget igénylő járművek esetében a többkamerás videovezérlő központi kameraváltást és kijelzőkezelést biztosít.

Tipikus járműkamera konfiguráció

Tipikus 4 kamerás járműrendszer:

• CAM1 → Elölnézeti kamera
• CAM2 → Hátsó / Hátsó kamera
• CAM3 → Bal oldali kamera
• CAM4 → Jobb oldali kamera

Ellenőrzés:

Kioldó vezeték / kézi kiválasztása

Kijelző: Automatikus teljes képernyős váltás

Kép: Normál / Tükör választható

Videó: CVBS

Hatalom: 9-32V

GYIK

1. kérdés: Hány kamerát támogat ez a videóvezérlő doboz?

A vezérlő 4 CVBS kamera bemenetet támogat.

2. kérdés: Minden egyes kamerát külön-külön indíthatunk?

Igen. Mindegyik kamera külön-külön indítható a kioldó vezetéken keresztül.

3. kérdés: Megjelenhet a kamera automatikusan teljes képernyőn?

Igen. A megfelelő triggerjel aktiválásakor a kiválasztott kamera automatikusan teljes képernyős megjelenítésre válthat.

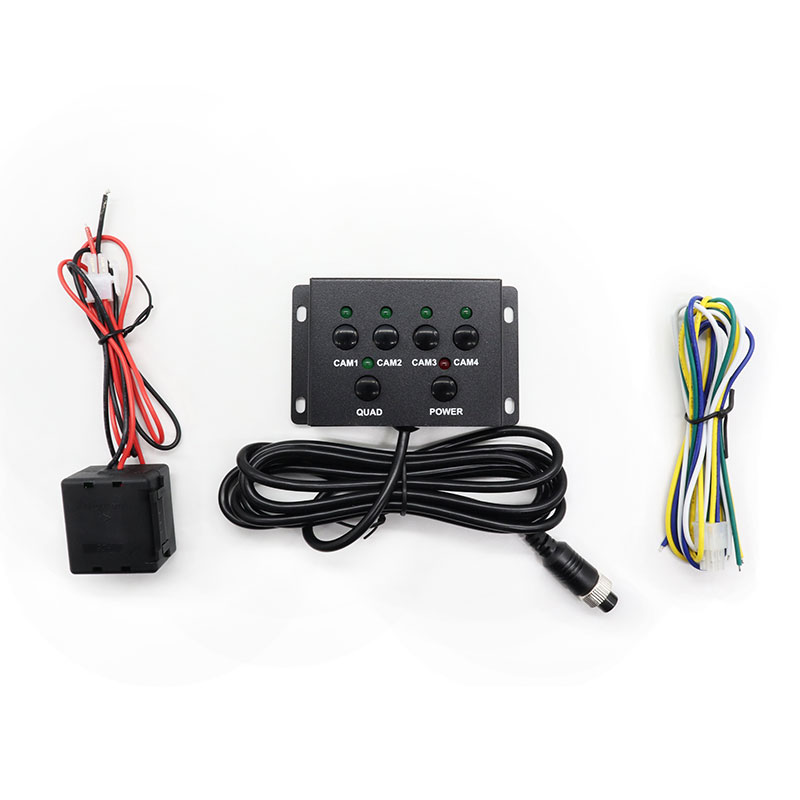

4. kérdés: Kiválaszthatom manuálisan a kamerát?

Igen. A négy kameracsatorna bármelyike ​​kiválasztható a vezérlő funkción keresztül.

5. kérdés: Minden kamera használhat különböző tükörbeállítást?

Igen. Mindegyik csatorna támogatja a független normál vagy tükörkép beállításokat.

6. kérdés: Milyen járművek használhatják ezt a vezérlőt?

Használható teherautókhoz, buszokhoz, haszonjárművekhez, építőipari járművekhez, speciális járművekhez és flottakamerarendszerekhez.

7. kérdés: Támogatja a 24 V-os járműveket?

Igen. Az üzemi feszültség 9-32V, így 12V-os és 24V-os járműalkalmazásokhoz is alkalmas.

8. kérdés: A vezérlő támogatja a PAL-t és az NTSC-t?

Igen. A PAL és az NTSC videóformátumok egyaránt támogatottak.

9. kérdés: Támogatja a hangot?

Igen. A vezérlő támogatja az audiokimenetet.

10. kérdés: Mi történik az eseményindító törlése után?

A trigger törlése után a kép körülbelül 2 másodpercig maradhat, mielőtt visszatér az előző megjelenítési állapotba.
